Sự ra đời của HDMI đã đơn giản hóa kết nối các thiết bị đa phương tiện, mang đến chất lượng hình ảnh và âm thanh cao, nâng cao trải nghiệm người dùng. Tuy nhiên, không phải ai cũng biết rõ về ưu nhược điểm cũng như nguyên lý hoạt động của cổng kết nối này. Hãy cùng tôi khám phá HDMI là gì, cách phân loại và kết nối HDMI với laptop, điện thoại trong bài viết sau.
Tìm hiểu HDMI là gì?
HDMI là viết tắt của từ High-Definition Multimedia Interface, là giao diện đa phương tiện độ phân giải cao. Chỉ cần một sợi cáp HDMI, bạn có thể truyền tải hình ảnh, âm thanh và video đến các thiết bị điện tử như tivi, laptop,… mà vẫn đảm bảo duy trì độ phân giải cao.
![Cổng kết nối HDMI là gì? Cách kết nối cổng HDMI với laptop, điện thoại 16 Tìm hiểu HDMI](https://static-xf1.vietnix.vn/wp-content/uploads/2024/07/hdmi-la-gi-1.webp)
Hdmi ARC là gì?

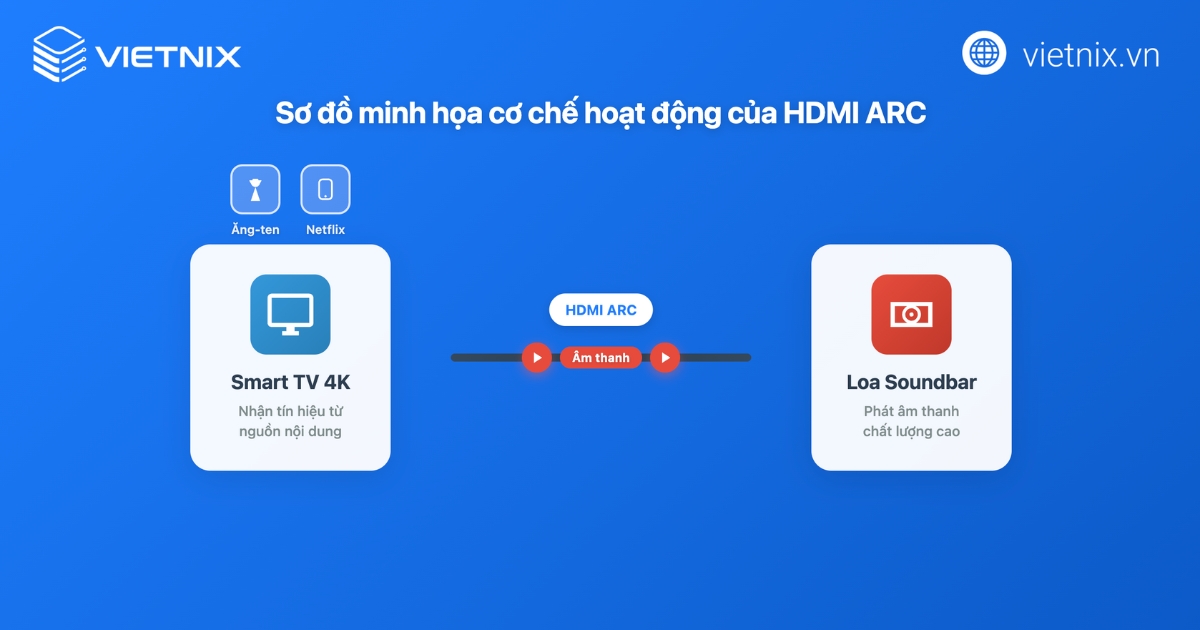

HDMI ARC (Audio Return Channel) là cổng kết nối cho phép xuất ngược âm thanh ra loa hoặc dàn amply thông qua cổng HDMI. Cổng kết nối này giúp giảm số lượng cáp cần kết nối giữa tivi và hệ thống âm thanh, cải thiện chất lượng âm thanh và giảm độ trễ giữa các thiết bị.
![Cổng kết nối HDMI là gì? Cách kết nối cổng HDMI với laptop, điện thoại 17 HDMI ARC là một cổng kết nối có thể xuất ngược âm thanh ra loa hoặc màn](https://static-xf1.vietnix.vn/wp-content/uploads/2024/07/hdmi-ARC.webp)
Ngoài ra, eARC là viết tắt của Enhanced Audio Return Channel (Kênh trao đổi âm thanh nâng cao), một phiên bản cải tiến của ARC, cho phép người dùng sử dụng một điều khiển từ xa cho các chức năng phổ biến nhất trên thiết bị âm thanh tại nhà thông qua cáp HDMI.
Cấu tạo và nguyên lý hoạt động của cáp HDMI là gì?

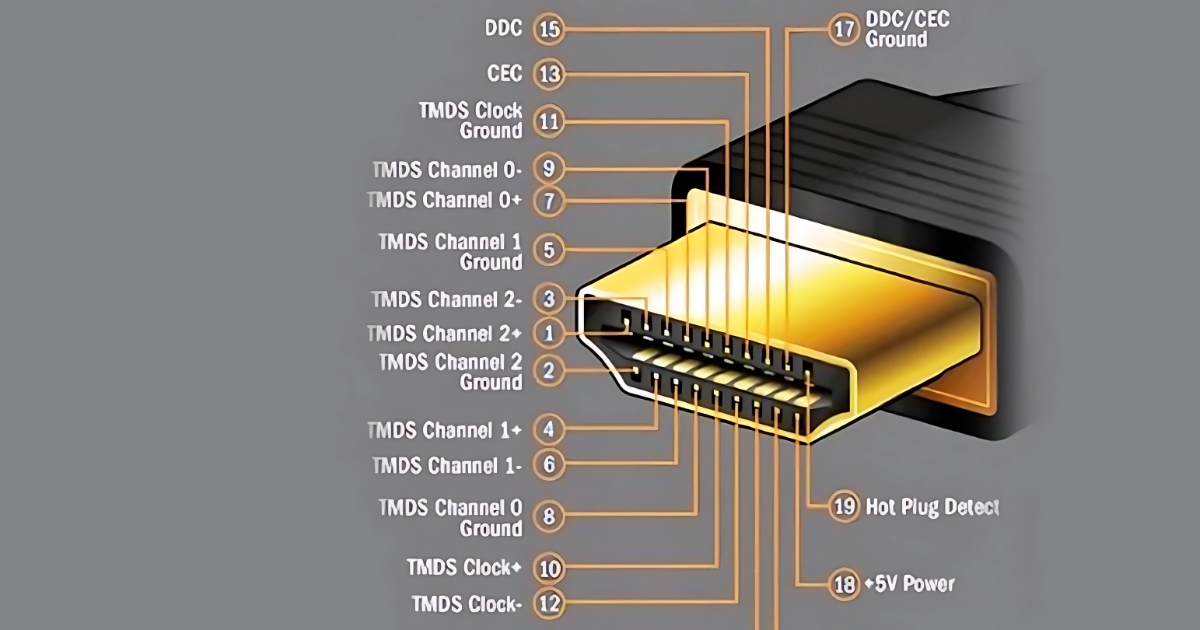

Cấu tạo của đầu cáp HDMI có 19 chân, mỗi chân đảm nhiệm một chức năng riêng và quá trình truyền dữ liệu phải tuân thủ các nguyên tắc nhất định.
Bao gồm các kích thước chính như sau:
- HDMI tiêu chuẩn (standard): Chuẩn A
- Mini HDMI: Chuẩn C
- Micro HDMI: Chuẩn D
- Các ứng dụng tự động: Chuẩn E
Cáp HDMI thường hỗ trợ chất lượng âm thanh đạt tiêu chuẩn phòng thu, đảm bảo người dùng có thể yên tâm khi sử dụng để chuyển dữ liệu sang thiết bị khác. Nguyên lý hoạt động của các chân kết nối cụ thể là:
- Chân 1 – 9: Chia cho 3 kênh dữ liệu TMDS, truyền tải thông tin hình ảnh và âm thanh với độ sai số thấp. Mỗi kênh TMDS gồm 3 dây riêng biệt có giá trị -/+ và một dây tiếp đất hoặc chắn tín hiệu.
- Chân 10 – 12: Chuyển dữ liệu đến kênh TMDS clock để đồng bộ hóa tín hiệu kỹ thuật số.
- Chân 13: Kênh kiểm soát điện năng CES, gửi lệnh và kiểm soát dữ liệu kết nối với các thiết bị khác.
- Chân 14: Lưu trữ các tình huống sử dụng trong tương lai.
- Chân 15 – 16: Chuyên dụng DDC, hiển thị dữ liệu và giao tiếp thông tin EDIC, làm trung gian cho thiết bị.
- Chân 17: Kênh CEC và DDC, đóng vai trò như một rào chắn.
- Chân 18: Chứa nguồn điện +5V.
- Chân 19: Chân nóng, giám sát dòng điện và hoạt động cắm, rút dây.
![Cổng kết nối HDMI là gì? Cách kết nối cổng HDMI với laptop, điện thoại 18 Cấu tạo và nguyên lý hoạt động của cổng dây HDMI](https://static-xf1.vietnix.vn/wp-content/uploads/2024/07/cau-tao-nguyen-ly-hoat-dong-hdmi.webp)
Ưu và nhược điểm của HDMI là gì?
Tương tự như những cổng kết nối thiết bị điện tử khác, HDMI vẫn tồn tại một số ưu và nhược điểm nhất định, cụ thể gồm:
Truyền tải hình ảnh ở độ phân giải Full HD với 60 khung hình/giây.
Chỉ cần một sợi cáp duy nhất để truyền tải dữ liệu đa kênh gồm hình ảnh, âm thanh và video.
Phát ra chất lượng âm thanh đạt chuẩn phòng thu, mang lại trải nghiệm tuyệt vời khi xem phim hay nghe nhạc.
Kích thước cáp nhỏ gọn, tiết kiệm không gian và có tính thẩm mỹ cao.
Kết nối dễ dàng và đơn giản với các thiết bị khác, phục vụ tốt cho nhu cầu giải trí, học tập và công việc.
Giá thành cao hơn so với cáp kết nối VGA.
Sử dụng lâu dài có thể làm ổ cắm bị lỏng, gây ra sự không ổn định vì cáp không có khóa cắm.
Chưa phổ biến tại một số cơ quan và trường học thường sử dụng VGA nên cần cáp chuyển đổi từ HDMI sang VGA.
![Cổng kết nối HDMI là gì? Cách kết nối cổng HDMI với laptop, điện thoại 27 Cổng HDMI có nhiều ưu điểm nổi bật trong việc truyền tải dữ liệu](https://static-xf1.vietnix.vn/wp-content/uploads/2024/07/uu-nhuoc-diem-cong-hdmi.webp)

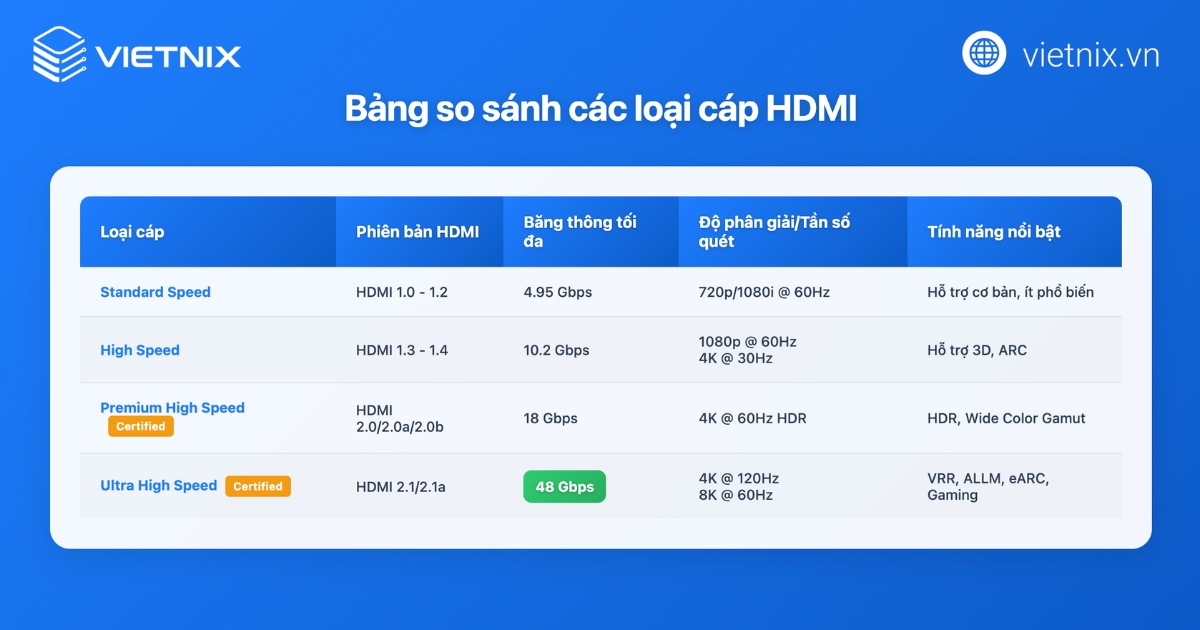

2 cách phân loại cáp HDMI
1. Dựa vào tốc độ kết nối
Dựa vào tốc độ kết nối, cổng HDMI được phân thành 8 loại như sau:
Cáp HDMI | Hỗ trợ độ phân giải |
HDMI tiêu chuẩn | Độ phân giải 1080i/60Hz |
HDMI tốc độ cao | Độ phân giải 1080p và tính năng Deep Color, định dạng 3D (theo chuẩn 1.4). |
HDMI chuẩn có Ethernet | Băng thông tương tự HDMI chuẩn, có thêm đường Ethernet. |
HDMI tốc độ cao có Ethernet | Băng thông tương tự HDMI tốc độ cao, có thêm đường Ethernet. |
HDMI Automotive | Kết nối thiết bị phát HDMI với thiết bị có HDMI trong xe hơi. |
HDMI 1.4 | Tích hợp dây Ethernet cho phép truyền tải âm thanh hai chiều. |
HDMI 2.0 | Băng thông kết nối và truyền dẫn mạnh mẽ, sử dụng phổ biến trong các tivi hiện đại. |
HDMI 2.1 | Là chuẩn kết nối hiện đại nhất hiện nay, gấp khoảng 3 lần chuẩn HDMI 2.0, có khả năng truyền tải âm thanh và hình ảnh chất lượng lên đến 10K, 8K/60fps hoặc 4K/120fps. |
2. Dựa trên sự tương thích với các thiết bị
Dựa trên sự tương thích với các thiết bị điện tử, cổng kết nối HDMI được chia thành 6 loại sau:
Cáp HDMI | Tương thích với các thiết bị |
HDMI tiêu chuẩn | Dùng cho mọi thiết bị như tivi, laptop, máy tính,… |
Mini HDMI | Thường thấy trong card màn hình, máy ảnh,… |
Micro HDMI | Thích hợp cho điện thoại thông minh, máy tính bảng,… |
HDMI MHL | Chiếu hình ảnh từ thiết bị di động (điện thoại, máy tính bảng) có hỗ trợ MHL lên một màn hình lớn, phổ biến nhất là tivi |
HDMI ARC | Sử dụng trong tivi với loa, amply, dàn âm thanh, đặc biệt, người dùng có thể xuất ngược âm thanh, hình ảnh từ tivi ra loa. |
Cáp HDMI STB | Sử dụng trên tivi hỗ trợ kết nối tivi với các loại đầu thu tín hiệu, cho chất lượng tín hiệu kỹ thuật số tốt. |
Các thiết bị sử dụng cáp HDMI
Một số thiết bị sử dụng cáp kết nối HDMI là:
- Cáp HDMI tiêu chuẩn: Sử dụng phổ biến trong tivi, laptop, máy tính bảng, máy chiếu,…
- Cáp mini HDMI: Dành cho card màn hình, máy ảnh, máy chơi game,….
- Cáp Micro HDMI: Dùng cho điện thoại thông minh, máy tính bảng để kết nối với tivi.
- Cáp HDMI MHL: Kết nối hình ảnh từ điện thoại di động hỗ trợ MHL để trình chiếu lên màn hình hoặc tivi.
- Cáp HDMI ARC: Sử dụng để kết nối tivi với loa, amply và dàn âm thanh.
- Cáp HDMI STB: Chủ yếu dùng trong tivi để hỗ trợ kết nối với các đầu thu.
![Cổng kết nối HDMI là gì? Cách kết nối cổng HDMI với laptop, điện thoại 28 HDMI hỗ trợ đa dạng thiết bị kết nối](https://static-xf1.vietnix.vn/wp-content/uploads/2024/07/cach-su-dung-cap-hdmi.webp)
So sánh cổng HDMI với cổng VGA
Bên cạnh HDMI thì VGA cũng là một cổng kết nối phổ biến không kém. Vậy cổng HDMI và VGA có gì khác nhau? Dưới đây là bảng so sánh chi tiết 2 cổng kết nối này:
Tiêu chí | HDMI | VGA |
Cấu tạo | 19 chân nhỏ | 15 chân cắm xếp thành 3 hàng, mỗi hàng gồm 5 chân |
Độ phân giải | Cao, có thể lên đến 4K, 8K | Thấp hơn cổng HDMI, độ phân giải cao nhất là Full-HD 1920 x 1080 pixels |
Chất lượng hình ảnh hiển thị | Chuẩn, rõ ràng, sắc nét | Không sắc nét bằng HDMI |
Loại dữ liệu có thể truyền tải | Hình ảnh, âm thanh, video | Hình ảnh |
Độ tương thích với thiết bị điện tử | Tương thích với hầu hết các loại thiết bị điện tử phổ biến | Không tương thích với thiết bị điện tử nhỏ như điện thoại, máy tính bảng,… |
Giá thành | Trung bình từ 80.000 VND – 200.000 VND tùy theo thương hiệu và nơi bán | Giá thành rẻ, từ 40.000 VND – 90.000 VND |
Cách kết nối laptop với tivi bằng cổng HDMI
Bước 1: Kết nối một đầu cáp vào cổng HDMI trên màn hình máy tính hoặc laptop, trong khi đầu còn lại gắn vào cổng HDMI trên tivi. Bạn lưu ý đặt laptop và tivi ở khoảng cách phù hợp với chiều dài dây cáp.
Bước 2: Sử dụng remote tivi, bấm nút nguồn và chọn mục HDMI để màn hình hiển thị lệnh ngõ vào.
Bước 3: 2 thiết bị sẽ tự động kết nối với nhau. Nếu sau 15 giây không có tín hiệu, bạn nhấn tổ hợp phím Windows + P ở laptop và chọn Duplicate để ghép nối.
Bước 4: Thử chọn một bộ phim bất kỳ trên laptop để hiển thị lên màn hình rộng của tivi.
![Cổng kết nối HDMI là gì? Cách kết nối cổng HDMI với laptop, điện thoại 29 Cắm dây cáp HDMI vào laptop và tivi để kết nối 2 thiết bị](https://static-xf1.vietnix.vn/wp-content/uploads/2024/07/ket-noi-laptop-tivi-bang-hdmi.webp)
Cách kết nối điện thoại với tivi qua cổng HDMI
Bước 1: Bạn cần chuẩn bị một bộ cáp kết nối HDMI/MHL
Bước 2: Cắm các đầu cáp vào các cổng kết nối tương ứng:
- Đầu nối nhỏ cắm vào phần cổng sạc của điện thoại.
- Đầu HDMI cắm vào cổng HDMI trên tivi.
- Đầu USB cắm vào cổng USB.
Bước 3: Dùng remote của tivi, chọn nút nguồn và mục Input List. Cuối cùng, bạn chỉ cần chọn cổng HDMI/MHL và đợi vài giây để tivi kết nối là hoàn tất.
![Cổng kết nối HDMI là gì? Cách kết nối cổng HDMI với laptop, điện thoại 30 Cách kết nối điện thoại với tivi qua cổng HDMI đơn giản](https://static-xf1.vietnix.vn/wp-content/uploads/2024/07/ket-noi-dien-thoai-tivi-qua-hdmi.webp)
Lời kết
Trên đây là những thông tin giúp bạn giải đáp cổng HDMI là gì, nguyên lý hoạt động cũng như cách phân loại cáp HDMI. Hy vọng bạn đã hiểu rõ cách kết nối cổng HDMI với laptop, tivi và điện thoại. Dựa vào nhu cầu sử dụng của mình, bạn có thể chọn loại cổng HDMI phù hợp. Đừng quên tham khảo thêm các bài viết hữu ích khác của Vietnix nhé!
