Cáp quang OPGW được biết đến là một loại dây dẫn thường dùng trong hệ thống dây điện cao thế hiện nay. Tuy nhiên, không phải ai cũng hiểu rõ cáp quang OPGW là gì? Đặc tính và vai trò của chúng ra sao. Trong bài viết này, tôi sẽ mang đến cho bạn những thông tin chi tiết nhất!
Cáp quang chống sét OPGW là gì?
Cáp quang chống sét OPGW (viết tắt của OPtical Ground Wire) là một loại dây cáp, dây dẫn hay còn gọi là dây nối đất quang. Loại cáp này rất thông dụng khi lắp đặt mạng lưới điện cao thế. Hay nói cách khác, cáp quang OPGW chính là dây nối đất kết hợp sợi quang truyền tải tín hiệu, có chức năng chủ yếu là liên lạc, truyền tải dữ liệu và tránh sét đánh.

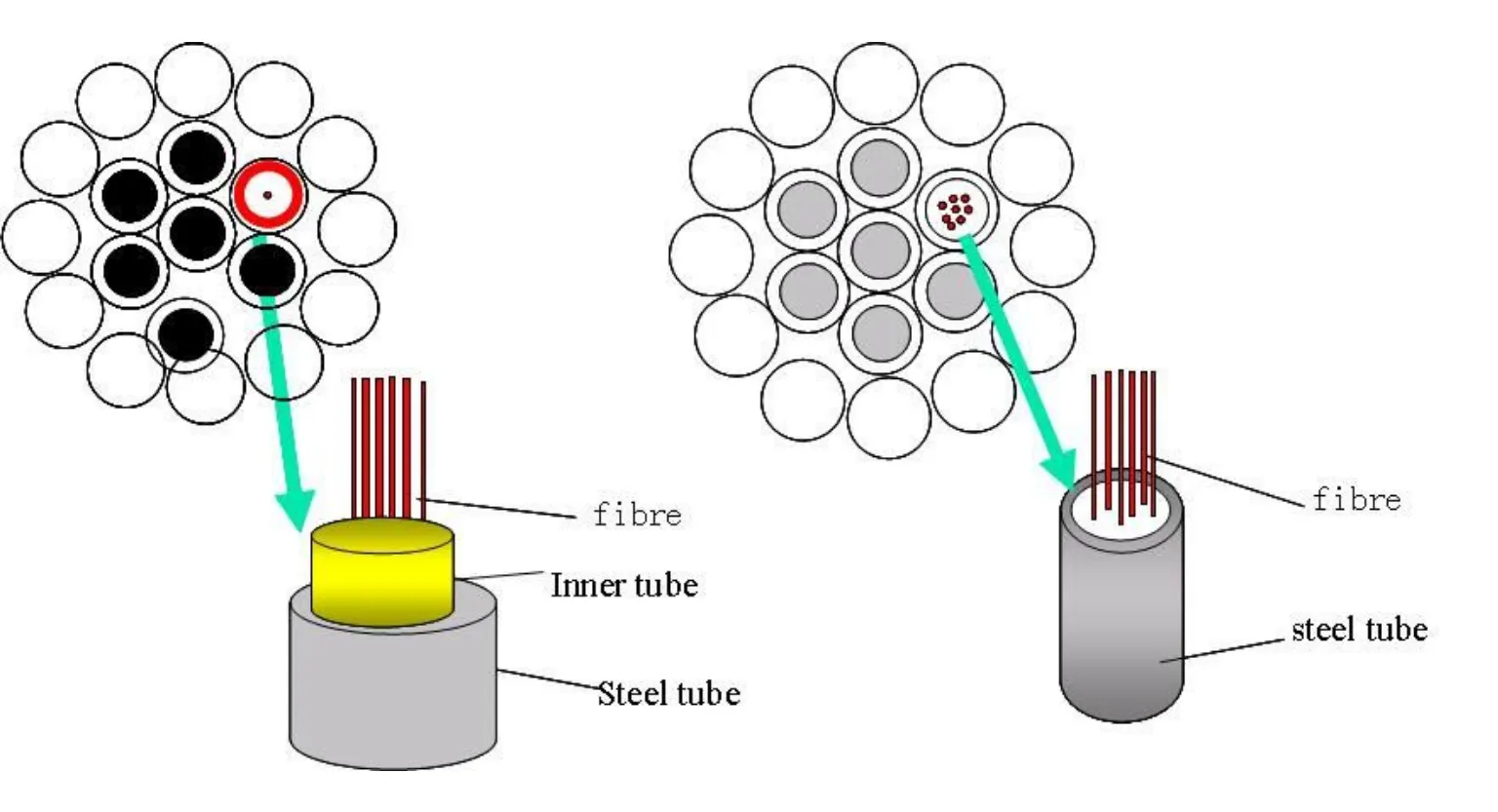

Thông số kỹ thuật
Cáp quang OPGW gồm có các thông số kỹ thuật như:
- Loại sợi quang: Đơn mode (single-mode) để truyền tải dữ liệu với băng thông lớn và ở vị trí xa.
- Đường kính ngoài của cáp quang: Tùy thuộc vào lớp bảo vệ và lõi cáp chứa bao nhiêu sợi quang.
- Số lượng sợi quang có trong cáp quang: Từ một vài sợi cho đến hàng trăm sợi, tùy thuộc vào nhu cầu sử dụng để lựa chọn số lượng sao cho hợp lý.
- Tính năng chống ăn mòn: Mọi thành phần của dây cáp OPGW đều cần đảm bảo tính năng này để tránh làm giảm tuổi thọ của cáp.
- Tính năng chống sét: Cấu trúc kim loại bên ngoài của sợi có chức năng chống sét tốt.
- Tính năng chịu nhiệt: Các dây cáp OPGW phải chịu nhiệt tốt để hoạt động, nhất là ở những nơi có khí hậu nhiệt đới.
- Độ bền kéo: Cần được chú trọng vì ảnh hưởng trực tiếp đến khả năng chịu lực căng mỗi khi dây cáp được lắp đặt hay hoạt động.
Ngoài ra, bạn có thể tham khảo một số loại cáp quang khác qua các bài viết sau:

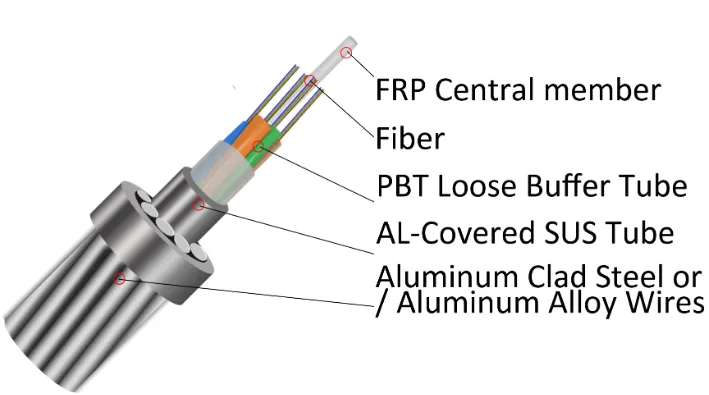

Cấu tạo của cáp quang OPGW
Cáp quang OPGW có 02 loại chính gồm: Loại có một ống thép rỗng và nhiều ống thép rỗng. Trong đó, cấu tạo của mỗi loại cụ thể như sau:
Loại có 01 ống thép rỗng
Lõi của cáp quang OPGW là một ống thép không gỉ, bên trong chứa nhiều sợi quang. Ống thép này được hàn kín để đảm bảo nước không thể tràn vào và có lớp gel quanh ống để ngăn nước thấm vào các sợi quang. Do vậy, sợi quang tự do trượt bên trong ống mà không sợ hư hao, trục trặc.
Quanh các sợi quang được bọc một dây nhôm hoặc dây thép phủ nhôm để bảo vệ, bên ngoài là các sợi thép quấn xung quanh ống thép nhằm tạo ra một thiết kế nhỏ gọn. Sở dĩ sợi thép này được phủ một lớp nhôm vì chúng có chức năng bảo vệ chống sét và tăng độ dẫn điện. Thông thường, trong lõi của một sợi cáp quang OPGW chứa 48 sợi quang, mỗi sợi được nhận biết qua cách đánh dấu số vòng và màu sắc sợi.
Loại có nhiều ống thép rỗng
Tương tự như cáp quang OPGW loại 01 ống thép rỗng, chúng cũng có lõi là ống thép không gỉ chứa nhiều sợi quang và một lớp gel ngăn nước. Tuy nhiên với loại này, chúng có đến 2 hoặc 3 ống thép chứa các sợi quang, được xoắn lại và đặt bên trong của cáp nhiều lớp. Tuy nhiên, chỉ khi dự án yêu cầu số lượng sợi quang từ 48 sợi trở lên, thậm chí có khi lên đến 144 sợi thì loại cáp OPGW này mới được dùng hiệu quả.

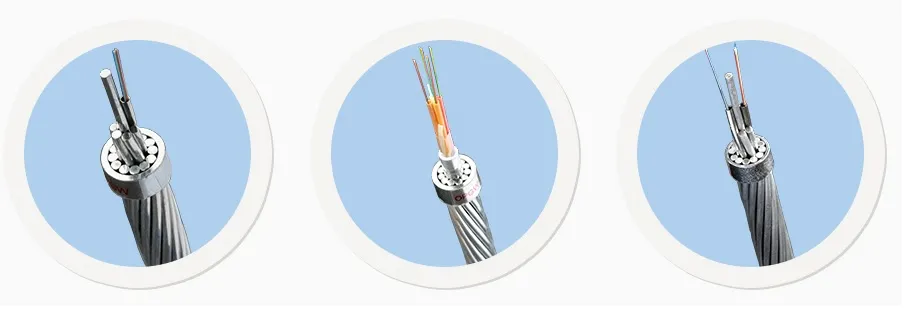

Đặc tính của cáp quang OPGW
So với các loại cáp quang viễn thông khác như cáp chôn trực tiếp (chôn ngầm) hoặc cáp quang ADSS (All Dielectric Self-Supporting), cáp quang OPGW có nhiều đặc tính nổi bật hơn, không những thế chúng còn được lắp đặt dễ dàng và chi phí bảo trì thấp.
Bên cạnh đó, đặc tính của cáp quang OPGW còn được thể hiện ở việc:
- Tăng độ bền.
- Nâng cao hiệu quả kinh tế.
- Ngăn sự ảnh hưởng từ trục trặc của dòng điện ngắn mạch một pha.
- Bảo vệ hệ thống đường dây điện.
- Độ tin cậy cao.
Vai trò của cáp quang OPGW
Thông thường, cáp quang OPGW có cấu trúc với lớp thép và nhôm bên ngoài, bên trong là ống thép rỗng chứa các sợi quang nên vai trò chính của chúng là chống sét và truyền tải tín hiệu. Bên cạnh đó, loại cáp này thường được lắp trên các đỉnh cột điện, nên chúng có hiệu suất bền vững khi điều khiển mạng truyền tải và phân bổ thông tin cho hệ thống SCADA với tốc độ cao.
Việc một dây cáp quang OPGW có cả hai chức năng giúp tiết kiệm chi phí hơn so với các loại cáp quang khác. Ngoài ra, cáp OPGW còn vận hành theo tiêu chuẩn IEEE 1138 nên luôn đạt hiệu suất cao và giữ uy tín đối với người dùng.
Ưu điểm của cáp quang OPGW
Khi nhắc đến cáp quang OPGW, bên cạnh các đặc tính vượt trội, những ưu điểm riêng biệt của chúng mang đến sự hài lòng cho người dùng như:
- Sở hữu độ kéo căng lớn giúp ống thép không gỉ bảo vệ sợi quang hiệu quả.
- Hiệu suất áp lực thành bên và khả năng chống xoắn của ống thép không gỉ rất tốt.

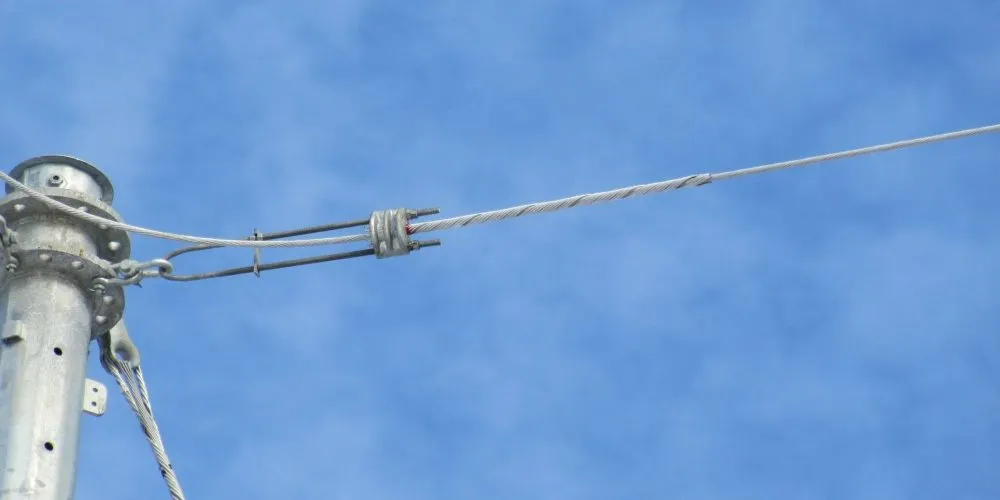

- Dây cáp được lắp đặt trên cao nên không cần đào và lấp đất.
- Chi phí sản xuất khá thấp.
- An ninh liên lạc và an ninh mạng lưới điện đều được đảm bảo.
- Không bị hư hao bởi sự tác động của động vật hoặc con người.
- Khi nâng cấp thiết bị cáp quang sẽ giúp năng lượng truyền tải dữ liệu tăng theo.
- Tuổi thọ cao, khoảng 40 năm kể từ khi bắt đầu lắp đặt.
Ứng dụng của cáp quang OPGW
Hiện nay, cáp quang OPGW ngày càng được ưa chuộng và phổ biến bởi các ứng dụng vô cùng tiện ích mà chúng mang lại, chẳng hạn như:

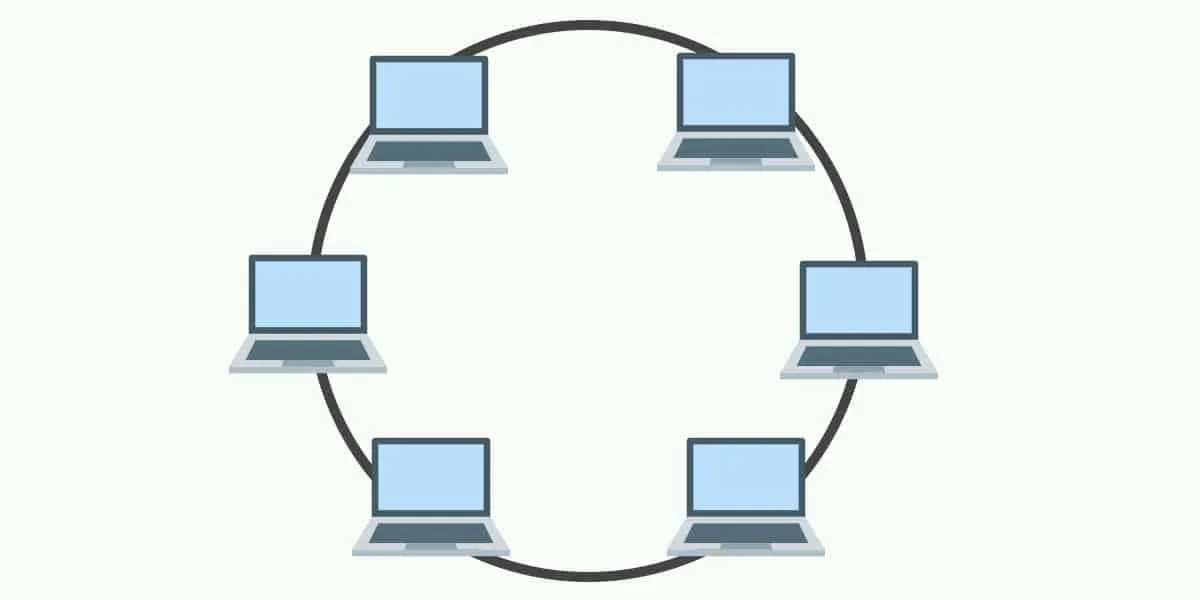

- Truyền tín hiệu mạng lưới nội bộ: Hỗ trợ quá trình giám sát hệ thống, cải thiện khả năng quản lý và tín hiệu truyền thông giữa mọi thành phần trong mạng lưới đều được đảm bảo.
- Truyền tín hiệu ngoài mạng lưới: Cáp OPGW được dùng để truyền tín hiệu trong mạng lưới điện cao thế. Nhờ đó, loại cáp này có độ tin cậy và tốc độ truyền cao.
- Bảo vệ dây dẫn và chống sét: Giúp hạn chế sự tác động của sét đến các thành phần có trong hệ thống, điều tiết lưu lượng sét và bảo vệ dây dẫn điện.
Câu hỏi thường gặp
Cáp quang opgw 57/24 là gì?
Cáp quang OPGW là loại cáp dùng để chống sét và truyền tải tín hiệu. Tuy nhiên, trong cáp OPGW có thể hiện thông số 57/24 nghĩa là:
– 24: Số lượng sợi quang.
– 57: Đường kính tổng của cáp là 57mm.
Đặc điểm cáp quang OPGW 70?
Cáp quang OPGW 70 có một số đặc điểm khác biệt so với cáp OPGW 57/24 như:
– Ống thép bảo vệ: Sử dụng ống thép bằng polymer hoặc nhựa để các sợi quang không bị hư sớm.
– Tính hiệu quả: Dữ liệu được truyền tải với tốc độ cao.
– Tuổi thọ: Cao.
– Tính an toàn: Hạn chế dữ liệu khỏi tác động từ sét.
– Tiết kiệm chi phí: Khi một sản phẩm đã được tích hợp cả hai chức năng.
Làm thế nào để bảo trì cáp quang OPGW?
Để bảo trì cáp quang OPGW, bạn cần:
– Thực hiện kiểm tra thường xuyên
– Vệ sinh cáp quang thật sạch.
– Ngăn chặn tác động của ngoại lực đến dây cáp.
– Kiểm tra kỹ các mối nối.
– Theo dõi thời tiết.
– Đào tạo nhân viên tốt
– Lưu trữ dữ liệu nhiều, hiệu quả.
OPGW có thể tích hợp với các loại cáp khác như cáp điện không?
Cáp OPGW vẫn có thể tích hợp với các loại cáp khác, nhất là cáp điện. Tuy nhiên, người dùng nên lưu ý về vấn đề an toàn và lỗi kỹ thuật trước khi lắp đặt.
Lời kết
Bài viết trên đã thông tin đến bạn cáp quang OPGW là gì, có thể thấy vai trò của chúng không chỉ đạt sự ổn định hiệu quả, khả năng chống sét tốt mà còn có tốc độ truyền tải dữ liệu nhanh chóng. Bên cạnh đó, tôi hy vọng bạn sẽ hiểu rõ về cách dùng loại cáp này một cách phù hợp để đáp ứng được các yêu cầu của mô hình viễn thông và các dự án.
